手機中框側壁卡扣及螺絲檢測案例分享

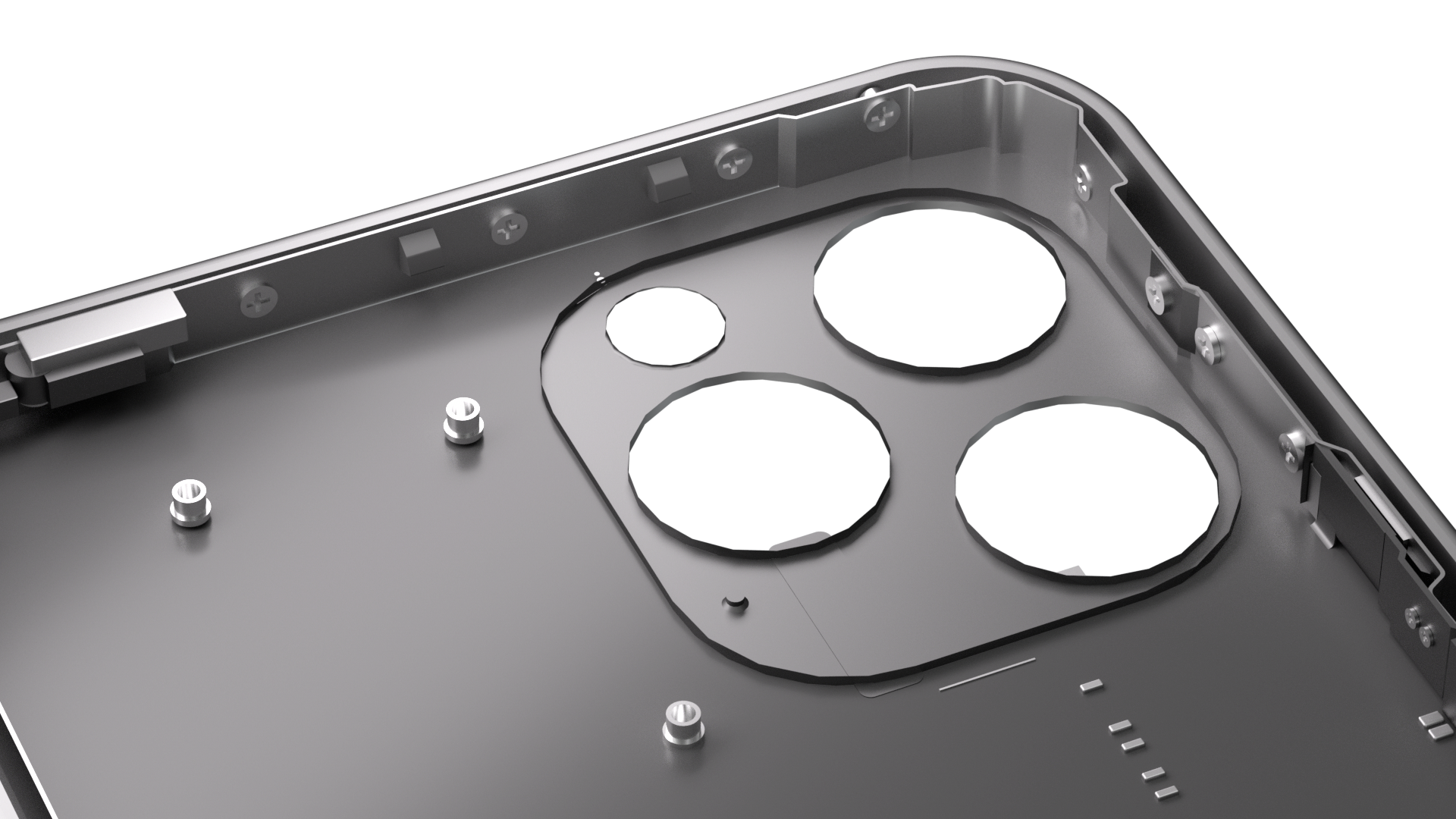

智能手機生產中，對中框側壁卡扣和螺絲進行精確檢測是確保手機牢固和耐用的關鍵步驟。手機中框側壁上分布了多個卡扣和螺絲孔位，但由于其位置狹窄且部件遮蔽，常規的成像檢測往往難以達到理想效果。
Sizector?3D相機搭載先進的硬件計算成像技術，借助其內置的分區投影功能大幅提升相機視野內相關區域的成像完整性，從而確保了點云數據精度和穩定性；而硬件感興趣區域（ROI）選取功能則可以通過降低數據傳輸量來提升幀率。分區投影與感興趣區域兩大硬件功能結合，為用戶獲得有效、優質的3D點云提供了保障。
金屬卡扣外輪廓檢測
中框側壁螺絲段差檢測

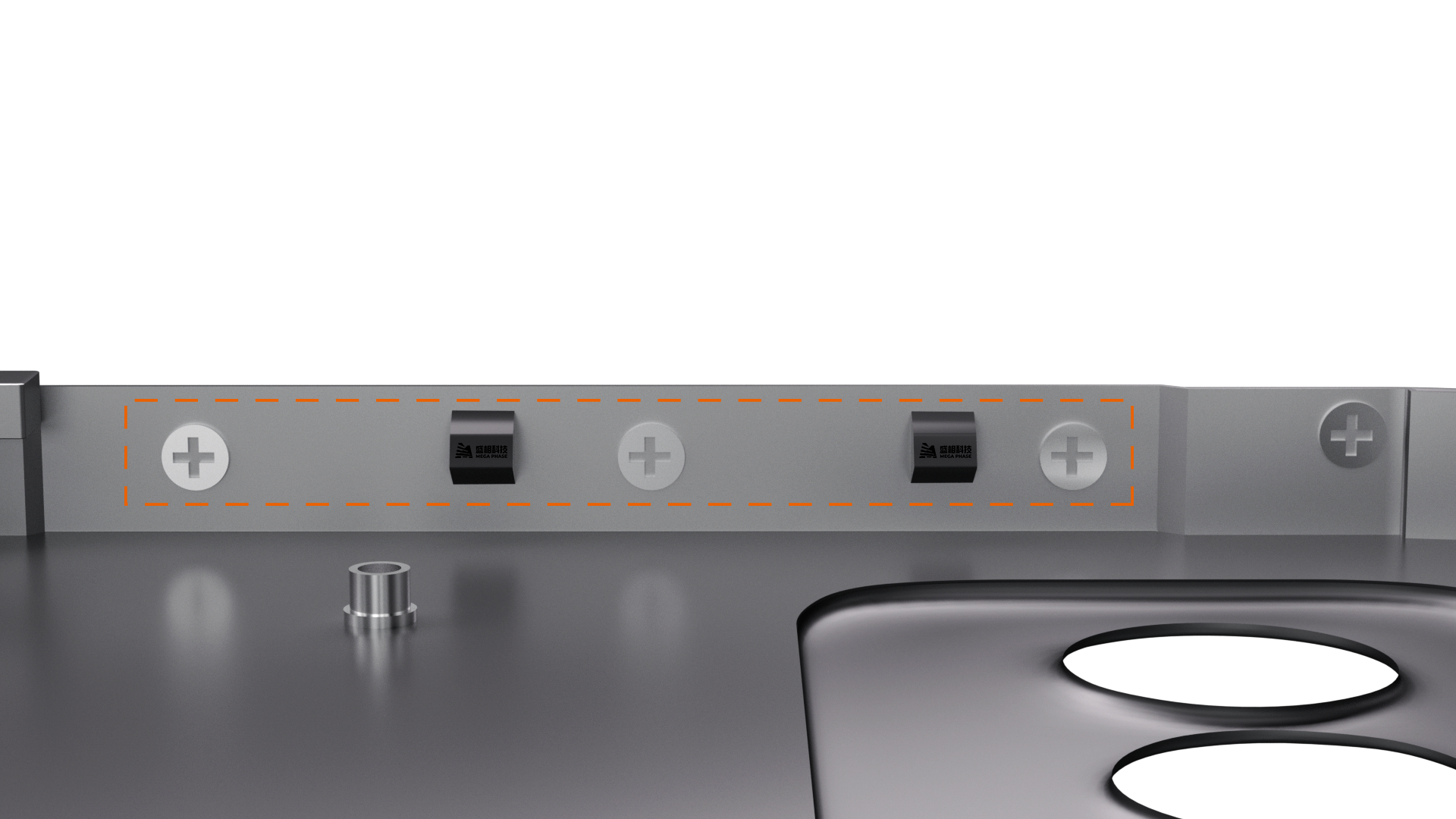

檢測位置示意圖
1.檢測位置窄小，遮擋導致成像不完整
2.存在多重反射，成像效果差

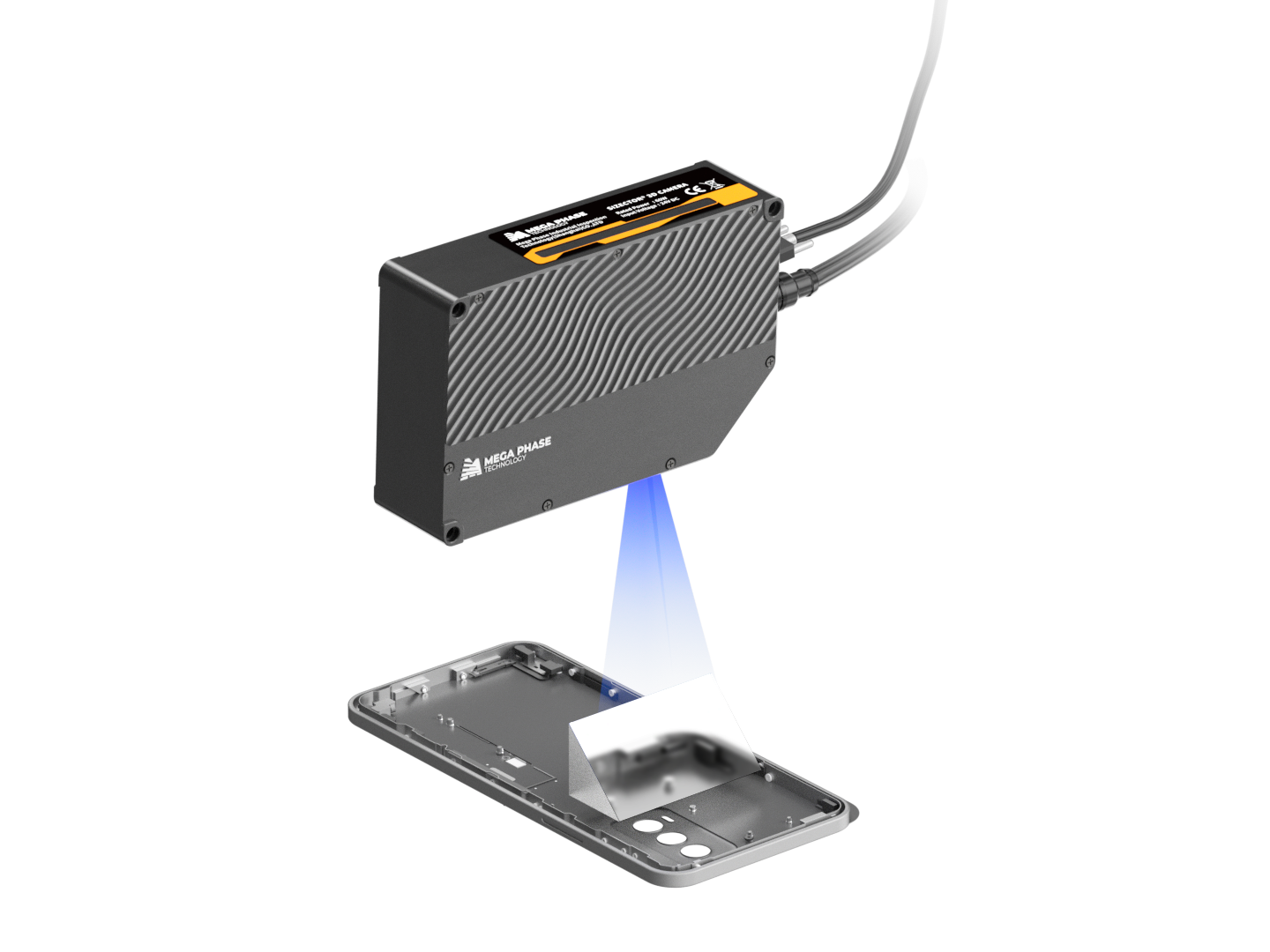

硬件架設示意圖

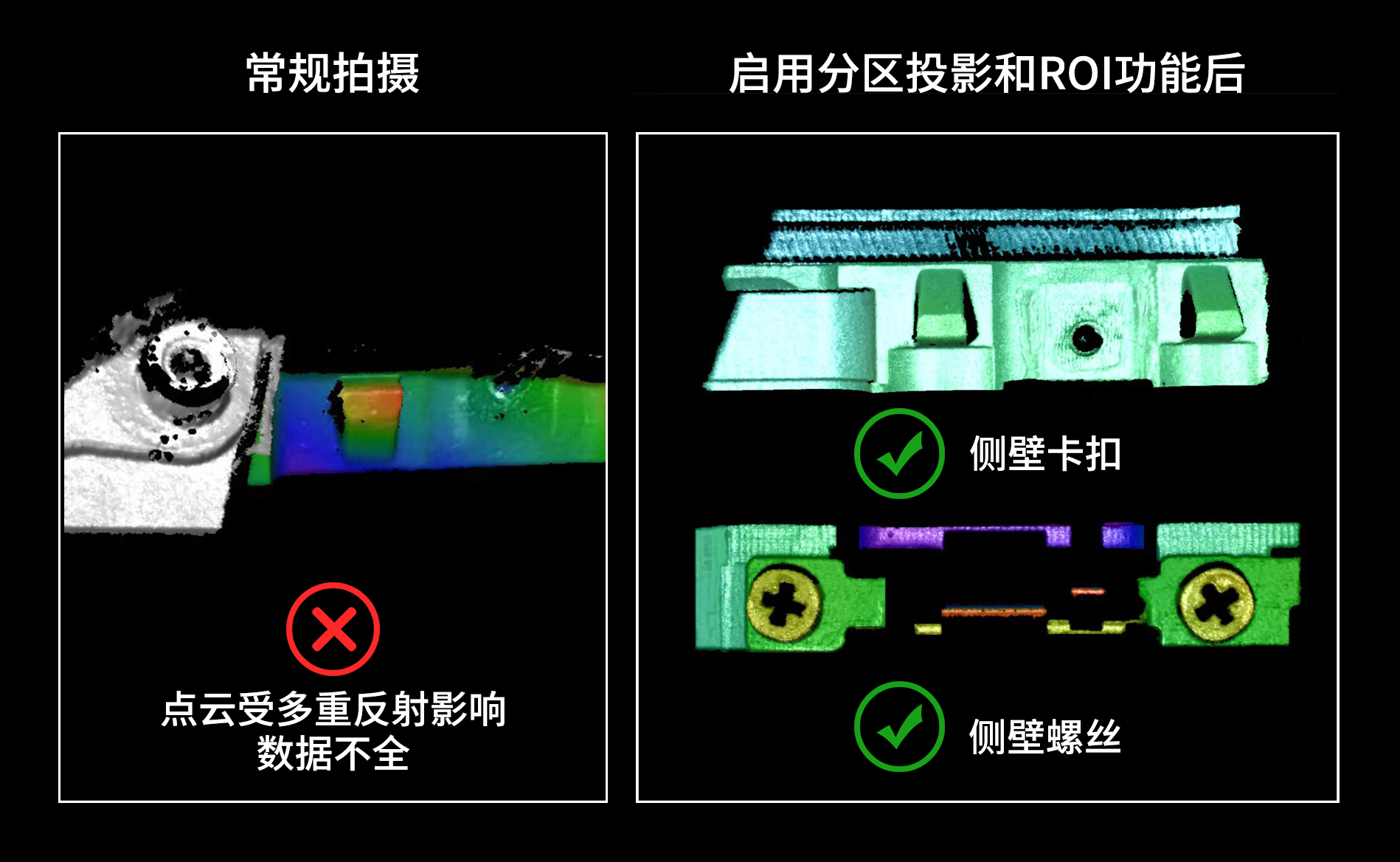

利用相機內置的分區投影技術，只對檢測區域進行投影，以避免多重反射造成的點云數據不全、成像不完整等問題。
感興趣區域（ROI）選取功能可對標準視野進行裁剪，從而減少數據傳輸量、有效提高幀率。
硬件架設時使用棱鏡，能夠解決部分因遮擋、成像角度等造成的圖像不完整問題，提升點云數據質量。
Sizector?3D相機S028、S162、SX及M系列均搭載了先進的硬件計算成像技術，涵蓋拍攝控制、點云重構、點云處理等多個環節，用戶在面對各類視覺應用時，能夠找到豐富的實用工具，進而降低二次開發難度、縮短項目開發周期。
